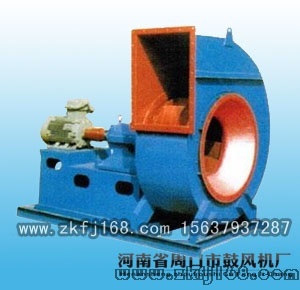

9-35 Y9-35锅炉离心引风机

9-35 Y9-35锅炉离心引风机

分享
  • 产品详情
  • 产品参数

1、用途 9-35型单吸入锅炉离心通风机与Y9-35型单吸入及Y9.35型双吸入锅炉引风机,适用于2240t/h蒸气锅炉的通、引风系统。通风机的基本型号为“9-35”,引风机的基本型号为“Y9-35”

2、形式

(1)单吸入通、引风机的补充型号为“11”“12”,双引风机的补充型号为“03”,其中第一位数字10代表单吸入与双吸入,第二位数字为设计师顺序号。通、引风机的性能参数参看性能表。

(2)传动方式均用联轴器与电动机联接传动,单吸风机为D式,双吸入风机为F式。

(3)从电动机方向视叶轮之回转方向,顺时针者称为顺转通风机,逆时针者称逆转通风机,进、出风口的位置如外形尺寸图所示(图中为顺转通风机,逆转者图形与其成对称形)

(4)风机的完整表示方法举例如下:Y9-35-11№10D900Y9-35-03№20F90/135

3、结构特点

(1)叶轮由向前弯曲之叶片、锥形前盘和平的后盘(或中盘)焊接而成,并铆接在轴盘上,引风机因磨损较大故叶片较厚。且在后盘(或中盘)上叶片的根部焊接有补强部分,以延长使用时间。

(2)传动部分的主轴由优质钢制成,单吸入通、引风机和双吸入引风机均采用滚动轴承,轴承上装有温度计及油位指示器,引风机并有冷却水装置。

(3)机壳是由钢板焊接的蜗形体,引风机的蜗形板上有一层厚的村板,以便磨损后更换。

(4)单吸入通、引风机在进口处装有八个花瓣式流量调节器,双吸入引风机在两侧进气箱上装有四个简单的流量调节器,来调整使用的流量。

4、性能与选择

(1)设计单位根据所选用之流量和全压选择曲线图中确定所选用通风机的机号。

(2)具体性能及配用电动机须按性能选用件表选用。

(3)性能与选用件表中每一转速的性能是将最高效率90%范围内的性能按流量等分为8个性能点。

生产厂家
河南省周口市鼓风机厂
品牌
周鼓
型号
9—35_Y9—35锅炉离心引风机
